| Ⅰ. Cell Type Medium Filter(셀 타입 미디움 휠타) |
| (1) 미디움 휠타의 개요(필요성) |
|
공조시스템에서 외기 도입 및 내부순환 공기의 오염분진은 1차로 프리 휠타(Pre Filter)에 의해 제거 되지만, 미세한 분진은 이를 통과하여 실내로 유입됩니다.
따라서, 실내의 청정도가 유지되지 못하여 업무능률이 저하되며, 제조라인의 불량률 또한 높아지게 됩니다. 이러한 문제점을 해결하기 위하여 미디움 휠타(Medium Filter)가 요구되며, 형태에 따라 박스(Box) 타입, 헤더(Header) 타입, 백(Bag·Pocket) 타입이 있으며, 효율은 ASHRAE 52.1-92Test 65%, 85%, 95%로 나누어 집니다.
|
|
| (2) 셀(Cell) 타입 미디움 휠타의 특징 |
|
① 미디어(Media)의 선택에 따라 포집효율이 65%, 85%, 95%를 보증하는 중고성능 휠타입니다.
② 프레임(Frame)은 P/Board, G/Steel, P/Wood, SUS, AL 등으로 제작되어 견고한 특징을 가지고 있습니다.
③ 크린룸(Clean room), 정밀기계공업 등에 있어 헤파 휠타(HEPA Filter)의 전처리용으로 사용합니다.
④ 빌딩의 공기정화, 산업공장 등에 있어서 최종 Filter로 사용됩니다.
|
|
| (3) 재질구성 |
| 재질구성 |
WA |
BA |
GA |
WK |
BK |
GK |
구
성 |
Media |
Glass Fiber |
| Frame |
P/Wood, P/Board, G/Steel, AL, SUS |
| 분리대(Separator) |
Aluminum |
Kraft Paper |
| 마감재(Sealant) |
Poly-Urethane |
| Gasket |
Neoprene Rubber |
| 최고사용온도(℃) |
100 |
80 |
| 최고사용습도(RH%) |
100 |
85 |
|
| (4) Cell Type Medium Filter 기술자료 |
| 품번 |
규격(H×W×D) |
풍량(CMM) |
압력손실(mmAq) |
효율(%) |
| 초기 |
말기 |
MMC-9631
MMC-9661
MMC-9632
MMC-9662 |
610×305×150
610×610×150
610×305×292
610×610×292 |
14
28
28
56 |
8
8
16
16 |
30 |
90 ~ 95 |
MMC-8631
MMC-8661
MMC-8632
MMC-8662 |
610×305×150
610×610×150
610×305×292
610×610×292 |
14
28
28
56 |
6
6
14
14 |
30 |
80 ~ 85 |
MMC-6631
MMC-6661
MMC-6632
MMC-6662 |
610×305×150
610×610×150
610×305×292
610×610×292 |
14
28
28
56 |
3
3
11
11 |
30 |
60 ~ 65 |
· 592×287, 592×592 (H×W) 제품사이즈도 제작 가능.
|

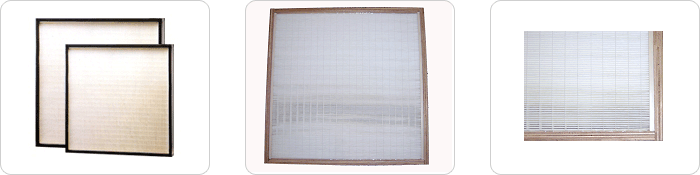

| Ⅱ. Mini-Pleat Medium Filter(미니타입 미디움 휠타) |
| (1) Mini-Pleat Medium Filter의 특징 |
|
① 공조기의 공간을 200mm이상 절약할 수 있는 Filter로 일반 Medium Filter의 성능과 특성, 수명을 가지고 있습니다.
② 비색법기준 60%~90%이상의 높은 포집효율을 가지고 있습니다.
③ Compact type(최소경량화)으로 압력손실을 최소화 하였습니다.
④ 경량이므로 설치 및 취급이 용이합니다.
⑤ 전자부품, 병원, 식품제조 Line의 전처리용 휠타.
|
|
| (2) 재질구성 |
| 구분 |
재질 (Materials) |
구
성 |
Media |
Micro Glass Fiber |
| Frame |
PLY-Wood, Galvanized Steel, Particle Board |
| 마감재(Sealant) |
Poly-Urethane |
| Gasket |
Neoprene Rubber |
| 최고사용온도(℃) |
60℃ |
| 최고사용습도(RH%) |
100%RH |
|
| (3) MINI-PLEAT Medium Filter의 기술자료 |
| 품번 |
규격(H×W×D) |
풍량(CMM) |
압력손실(mmAq) |
효율(%) |
| 초기 |
말기 |
MMC-9637MINI
MMC-9661MINI
MMC-9631MINI
MMC-9661MINI |
610×305×75
610×610×75
610×305×100
610×610×100 |
28
56
28
56 |
17
17
16
16 |
30
32 |
90 ~ 95 |
MMC-8637MINI
MMC-8667MINI
MMC-8631MINI
MMC-8661MINI |
610×305×75
610×610×75
610×305×100
610×610×100 |
28
56
28
56 |
15
15
13
13 |
24
30 |
80 ~ 85 |
MMC-6637MINI
MMC-6667MINI
MMC-6631MINI
MMC-6661MINI |
610×305×75
610×610×75
610×305×100
610×610×100 |
28
56
28
56 |
13
13
10
10 |
24 |
60 ~ 65 |
· 592×287, 592×592 (H×W) 제품사이즈도 제작 가능.
|
|
