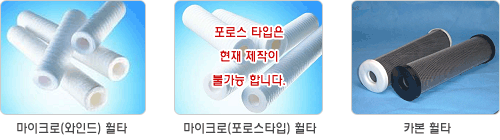

1. 마이크로 와인드 타입 휠타(Wind Filter)
심층 밀도균배형 마이크로 와인드 여재는 광금액, 유류연료 및 화학공업용수 등 액체 여과용으로 광범위하게 사용된다. 여과능력과 봉체 강도가 완전하게 평형을 이루도록 특수하게 설계되었으므로, 마이크로 와인드는 미크론 입도율의 청정작용을 지속한다.
다른 형의 여재와 비교 실험한 결과, 마이크로 와인드는 월등하게 정확한 입도, 청정능력, 다량의 유량보다 큰 혼탁물질 제거능력 그리고 보다 긴 수명을 갖고 있음이 입증되었다.

(1) 구조
여재 섬유를 일정하게 교직하여 완전히 다이아몬드 교상으로 코아(Core)에 감는다.
이같이 조절된 조직분포와 여재섬유 교직으로 조성된 Micro Filter(Wind)는 외부에서 내부코아로 들어가면서 점점 작은 오탁 입자물을 제거하며, 오탁물 또는 섬유 이동의 위험을 최소한으로 줄이고 일정 유량을 유지시킨다.
특수 Cam 기구에 의한 완전 밀도 균배의 구조로서 입자 포착율이 완벽하다. 따라서 표면으로부터 Core까지 미립자를 순차적으로 여과하기 때문에 심층여과 휠타(Depth Filter) 본래의 기능을 최대한 발휘하여 많은 Dust 포착량을 얻게 된다.

(2) 특징
① 휠타의 교환, 조작이 간편하다.
② 여과, 정밀도가 정확하다.
③ 저항이 적고 여과 능력이 크다.
④ 여과 수명이 길다.
⑤ 설치비가 저렴하고 설치 면적이 적다.

(3) 운전주기
최대사용온도 120℃(카트리지 재질에 따라 다름) 초기의 운전 차압이 증가함에 따라 유량은 감소된다. 카트리지는 차압 3.5kg/cm2까지도 유지되지만 가장 경제적인 운전 차압은 1.5kg/cm2~2kg/cm2일 때 카트리지를 교환하는 것이 바람직하다.

(4) 용도
① 화학공업 : 시약, 정제, 전해액 여과, 세척용 용제여과
② 식품공업 : 사용수정제, 식용유류, 각종 청량음료, 주류, 드링크제
③ 제약공업 : 결정생성용 용제여과, 제약용수, 화학 약품류
④ 도금 및 도장공업 : 도금액 여과, 도장 순화 휠타
⑤ 기타 : 음료수, 반도체, 사진공업, 화장품 공업, 농약 등
다양한 용도로 이용됨.

(5) 입도(μ)
1, 3, 5, 10, 25, 50, 75, 100, 150

(6) 재질
Media : Polypropylene, Cotten, Acrylic, Glass
Core : Polypropylene, SUS304, SUS316

(7) 규격
외경(OD) 60~65(mm)
내경(ID) 28~30(mm)
길이(L) 250, 500, 750, 1000(mm)


2. 마이크로 휠타(Micro Filter)
마이크로 휠타의 안쪽 층은 고효율을 보장하기 위해 정밀한 폴리프로필렌 섬유구조로 되어 있다.
매트릭스 자체의 포어(Pore) 크기가 안쪽으로 갈수록 더욱 미세하게 조직되어 여과성능이 우수하다. 또한 다양한 포어 크기로 여과할 수 있도록 섬유소재를 구성하여 전체를 일정한 밀도로 유지시켜 준다.

(2) 특징
  • 0.5μ~100μm의 여과 능력
  • 100% Polypropylene 소재로 구성됨
  • 계면활성제 및 접착제 미사용
  • FDA 승인 소재 사용
  • 고정된 포어 구조를 통한 균일한 여과
  • 화학분야에 폭넓게 사용
  • 거품방지 및 여재유출 방지
  • 일정한 생산효율 및 완전무결한(Absolute) 제품을 생산함
(2) 규격
외경(OD) 60~65(mm)
내경(ID) 28~30(mm)
길이(L) 250, 500, 750, 1000(mm)

(3) 용도
화학약품, 역삼투전처리여과(R/O전), 화장품, 식음료, 자기도료, 코팅 등등


3. 카본 카트리지 휠타(Carbon Cartridge Filter)
당사에서 생산되는 판매되는 MFAC필터는 고도의 제조 기술을 필요로 하는 카본 분말을 사용하여 블록 시트화 하였습니다.
이는 파우더 카본의 단점인 카본 분말의 유출을 당사의 오랫동안의 기술 개발로 Synthetic Fiber를 이용하여 분말 카본의 외부 유출을 100% 차단하여 필터 하우징에 설치 시 1차 세정작업이 필요 없어 시간 및 폐수 유출을 줄였으며, 파우더 카본은 기존의 입상(덩어리) 활성탄 카본페이퍼 및 여타의 카본 보다 적게는 수십 배에서 많게는 수백 배의 유기물 흡착 성능을 보여 줍니다.
또한, 자체의 기술로 자동화 생산을 하고 있으며 이는 원가 절감 및 제품의 규격화를 이룩하여 보다 경쟁력 있는 가격으로 공급이 가능합니다. 또한 화학적 접착제를 100% 사용하지 않는 순수 제조 방식으로 화학적인 반응 및 거품이 없고 카본의 유출이 없어 약품의 손상이 없습니다.

당사의 카본 필터는 각각의 유기물의 분자크기와 유사한 Micro-pore구조의 카본을 사용하여 선택적인 유기물 흡착도 가능 합니다.

당사의 필터는 화학적 반응이 없는 소재 및 FDA에서 인증한 소재만을 사용 합니다.

(1) 특징
1. 흡착속도
흡착의 속도는 카본 및 유기물의 평균 입자에 의하여 정해지는 것으로 당사의 카본은 산학 협동을 통하여 최상의 카본을 선별적으로 선정하여 유기물의 흡착속도 및 유기물의 탈착을 최대한 줄였습니다.

2. 흡착율 및 흡착량
당사의 제품은 카본의 양을 유명 타 업체에 비교하여, 월등히 높였으며, (약 120g이상 외국산 카본사용) 이는 흡찰율 및 흡착량에서 우수한 품질을 보장합니다.

3. 세공구조
3종류로 구성(Macro-Transitional-Micro pore)

또한, 여과기 내에서 당사의 휠타는 일정한 휨이 발생하여도 역할을 유지하여 고압펌프를 사용하는 업체에서도 무리 없이 사용할 수 있습니다.

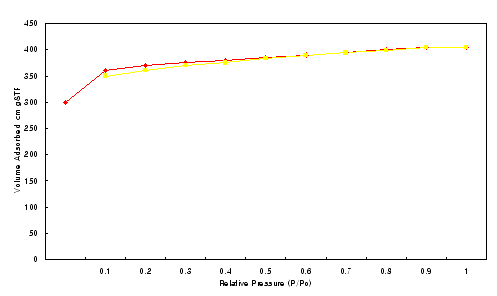

(2) 카본 휠타 성능 곡선표
빨간선 - 흡착률       노란선 - 탈착,흡수물질 제거


(3) 용도
도금, 석유화학, 화학, 환경, 의료계, 전자업계, 식 음료계, 국방용품 등 다양하게 사용됨.
Polypropylene Core 주위를 Batting 된 Active Carbon만을 이용하여 감겨 있으며, 바깥쪽에는 Polypropylene이 그물망으로 보호해 주고 있다. 정밀한 여과의 시행을 보장하기 때문에 귀금속 도금액의 여과와 Gas, Air에서 높은 흡착 성능을 발휘한다.

- Solvent 회수장치
- 중독성GAS, 일반GAS 및 폐수 정화장치
- 방사성 물질 및 미생물 제거
- 냄새 제거, 염소 악취제거
- 곰팡이 및 녹 제거
- 고 순도의 산업 용수처리
- PCB's
- Electroplating company
- 원자력발전소 중수 재사용 (국내최초 월성 원자력 발전소) ⇒ 국내 최초로 원자력 발전소에 납품.

이 외에도 다양한 목적으로 사용되고 있다.


4. 마이크로 휠타 하우징(Micro Filter Housing)
(1) 특성
마이크로 휠타 하우징(Micro Filter Housing)은 마이크로 휠타 카트리지(Micro Filter Cartridge)를 이용하여 물 및 기름(Oil)등 액체로부터 이물질을 제거하는 장치로써 마이크로 휠타 카트리지를 사용하여 균일하고 정확한 입도로 여과되며 설치 면적이 작고 사용 작동이 간편하고 용이하며, 유지비가 저렴한 장점을 가지고 있다.

(2) 선정조건
여과하고자 하는 유체의 성질, 온도, 압력, 유량 등을 고려하여 선택한다. 즉, 여과유체의 성질, 압력, 온도 등에 따라 휠타 하우징(Filter Housing)의 재질이 선정되며, 유량에 따라 하우징(Housing)의 크기가 선정된다. 하우징의 크기는 최소 요구량보다 큰 것을 설치하여야 한다. 이는 여과유체의 제거물질 혼합량을 고려해야 하기 때문이며, 여유있는 용량의 하우징을 선택 함으로써, 하우징과 마이크로 휠타 카트리지의 수명이 길어져 효율적인 운용이 가능해 진다.

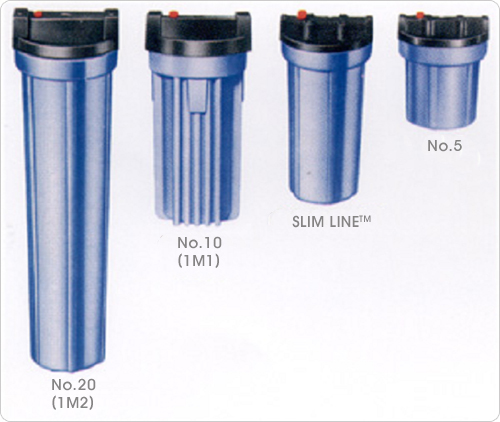

   ① Opaque Micro Filter Housing(불투명 마이크로 휠타 하우징)


구조(Construction) Cap 폴리프로필렌(Polypropylene)
Body 부식방지용 플라스틱(Corrosion Resistant Plastic)
최대 사용 압력
(Maximum Operating Pressure)		 8kg/cm2
최대 사용 온도
(Maximum Operating Temperature)		 52℃
Pipe Thread 3/4"
색(Colors) Medium Blue Body & Black Cap
사이즈(Size) 1M2-BLUE 560mm High by 130mm O.D
1M1-BLUE 290mm High by 110mm O.D


   ② Clean Micro Filter Housing
    (1) 특성
  1. 하우징과 CAP으로 감 쌓기 때문에 압력에 강하다.

  2. 하우징과 CAP 연결 부위에서 물이 새는 것을 방지하기 위해서 이중 O 링으로 처리하여 액체의 누수를 방지하였다.(저희 회사 제품만의 특징)

  3. 하우징 피팅과 하우징 연결시에 테프론 테이프를 사용하지 않아도 액체의 누수가 발생하지 않는다.

모델명 사이즈 (mm) PIPE THREAD 원료(Material) 사용온도 최고압력
HEIGHT O.D CAP BODY
MR-250 315mm 125mm 1/2", 3/4" P.P ACRYLIC, P.P 80℃ 15kg/cm2
MR-500 570mm 125mm 1/4", 1/2" P.P ACRYLIC, P.P 80℃ 15kg/cm2

(2) 용도
  • Pre-Filter, Carbon 하우징
  • 내구성이 우수하여 광범위한 유체에 사용가능
  • 화공약품 사용가능
