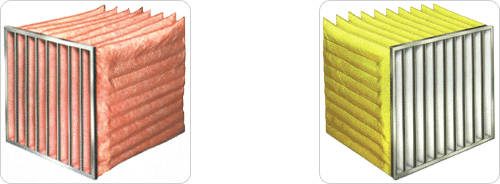

Hi-Volume Filter [포켓(Bag)타입 미디움 휠타]

(1) 특징

① 포켓타입(Pocket Type)으로 집진 면적을 최대한 이용하기 위한 구조입니다.
② 설치가 용이합니다.
③ 견고한 함석 Header Frame에 여재를 Bag Type으로 결합하여 내부에 여재 안전장치나 기타의 프레임(Frame)이 별도로
필요하지 않습니다.
④ 일정한 간격의 바느질(Stitch)이 각각의 포켓에 오염입자를 충분히 포집하도록 하여 소재의 활용을 극대화(여제
면적의 극대화)시키며, 저항을 극소화 시킵니다. (압력손실의 최소화)
⑤ 휠타의 풍속은 3.2m/Sec으로 사용하는 것이 좋으며, 부득이한 경우 송풍기에 직결하여 사용할 수 있습니다.
⑥ 휠타의 여재(Filter Media)는 글라스 화이버(Glass Fiber) 또는 합성섬유(Synthetic)로 되어 있어 분진 포집량이 많고
압력손실이 적으며, 공기의 유속 또는 유량을 균일하고 정확하게 통과시킵니다.
⑦ 효율에 따라 칼라를 달리하여 구분을 쉽게 하였습니다.

효율	재질 (사용여재,Filter Media)	프레임(Frame)	색상
95%	Glass Fiber Synthetic	Galvanized Steel	Yellow(노랑)
85%	Glass Fiber Synthetic	Galvanized Steel	Red(빨강)
65%	Glass Fiber Synthetic	Galvanized Steel	Orange(오렌지) Green(녹색)

(2) 적용(용도)

① 차단확산원리에 기초한 표면 확대식 휠타(Filter)로 헤파 휠타(HEPA Filter)의 전처리용으로 사용됩니다.
- 보통 크린룸(Clean room)에서 사용
② 일반 공조기의 최종 휠타로 사용됩니다.
③ 도장 부스 라인의 급기용 휠타로 사용됩니다.

(3) 기술자료

품번	형식규격(inch)	사용규격(mm)	압력손실		풍량 (m²/min)	포켓수	효율(%)
품번	형식규격(inch)	사용규격(mm)	초기	최종	풍량 (m²/min)	포켓수	효율(%)
MMP-651O MMP-652O MMP-653O MMP-654O	24×24×15 24×24×21 24×24×29 24×24×36	610×610×380 610×610×530 610×610×730 610×610×910	6	18	28 32 44 56	6	60~65
MMP-851O MMP-852O MMP-853O MMP-854O	24×24×15 24×24×21 24×24×29 24×24×36	610×610×380 610×610×530 610×610×730 610×610×910	9	20	32 42 56 70	8	60~65
MMP-1051O MMP-1052O MMP-1053O MMP-1054O	24×24×15 24×24×21 24×24×29 24×24×36	610×610×380 610×610×530 610×610×730 610×610×910	11	25	34 50 70 85	10	60~65
MMP-651P MMP-652P MMP-653P MMP-654P	24×24×15 24×24×21 24×24×29 24×24×36	610×610×380 610×610×530 610×610×730 610×610×910	8	20	28 32 44 56	6	80~85
MMP-851P MMP-852P MMP-853P MMP-854P	24×24×15 24×24×21 24×24×29 24×24×36	610×610×380 610×610×530 610×610×730 610×610×910	12	25	32 42 56 70	8	80~85
MMP-1051P MMP-1052P MMP-1053P MMP-1054P	24×24×15 24×24×21 24×24×29 24×24×36	610×610×380 610×610×530 610×610×730 610×610×910	15	30	34 50 70 85	10	80~85
MMP-651Y MMP-652Y MMP-653Y MMP-654Y	24×24×15 24×24×21 24×24×29 24×24×36	610×610×380 610×610×530 610×610×730 610×610×910	12.5	25	28 32 44 56	6	90~95
MMP-851Y MMP-852Y MMP-853Y MMP-854Y	24×24×15 24×24×21 24×24×29 24×24×36	610×610×380 610×610×530 610×610×730 610×610×910	16	30	32 42 56 70	8	90~95
MMP-1051Y MMP-1052Y MMP-1053Y MMP-1054Y	24×24×15 24×24×21 24×24×29 24×24×36	610×610×380 610×610×530 610×610×730 610×610×910	18	35	34 50 70 85	10	90~95
MMP-1461YS		600×470×1100				14	90~95
MMP-1461YS와 같이 주문 사이즈 제작 가능합니다.(미래교역 단독 제작 가능 사이즈)
